Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Давление	0,6 МПа
  Мощность	20 кВт
  Частота, Гц	50 ± 10% Гц
  Напряжение	380 ± 10% В
  Вес	7500 кг
  Тип	3-х осевой вертикальный
  Длина, мм	4450
  Ширина, мм	2350
  Высота, мм	2550
  Размер рабочей поверхности стола	1300 x 600 мм
  Система управления	Fanuc
  Точность позиционирования	± 0,005 / 300 мм
  Наибольшая нагрузка на стол	800 кг
  T-пазы стола	18 x 100 x 5 мм
  Перемещение по оси X	1100 мм
  Перемещение по оси Y	600 мм
  Перемещение по оси Z	600 мм
  Расстояние от торца шпинделя до поверхности рабочего стола	150-800 мм
  Расстояние от шпинделя до колонны	700 мм
  Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)
  Шарико-винтовые пары, X / Y / Z	Класс точности P4
  Шпиндель	VOLIS (Тайвань) – прямой привод
  Обороты шпинделя	12000 об/мин
  Мощность электродвигателя главного привода (пост. / 30 мин.)	11 / 15 кВт
  Инструментальная система	OKADA (Тайвань)
  Тип хвостовика инструмента	ВТ40
  Емкость магазина инструмента	24
  Максимальный вес устанавливаемого инструмента	8 кг
  Быстрые перемещения по осям Х / Y / Z	24000 / 24000 / 20000 мм/мин
  Скорость обработки	1-12000 мм/мин
  Повторяемость	± 0,003 / 300 мм
  Максимальный диаметр устанавливаемого инструмента	100 мм
  Максимальная длина устанавливаемого инструмента	300 мм
  Охлаждение шпинделя	масляное

• Описание

  НАЗНАЧЕНИЕ

  Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

  Конструктивные особенности

  	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Станок комплектован высокоточным шпинделем ведущего мирового производителя. Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

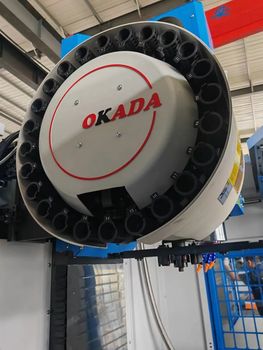

  	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
  	СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
  	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

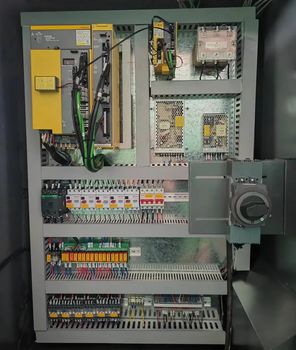

  	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция).
  	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность Продолжительный период эксплуатации Высокие скорости перемещения Высокая несущая способность Простота смазки и взаимозаменяемость

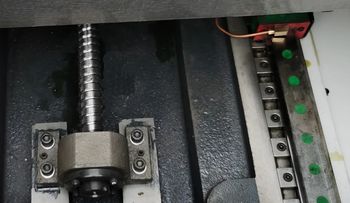

  	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
  	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
  	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

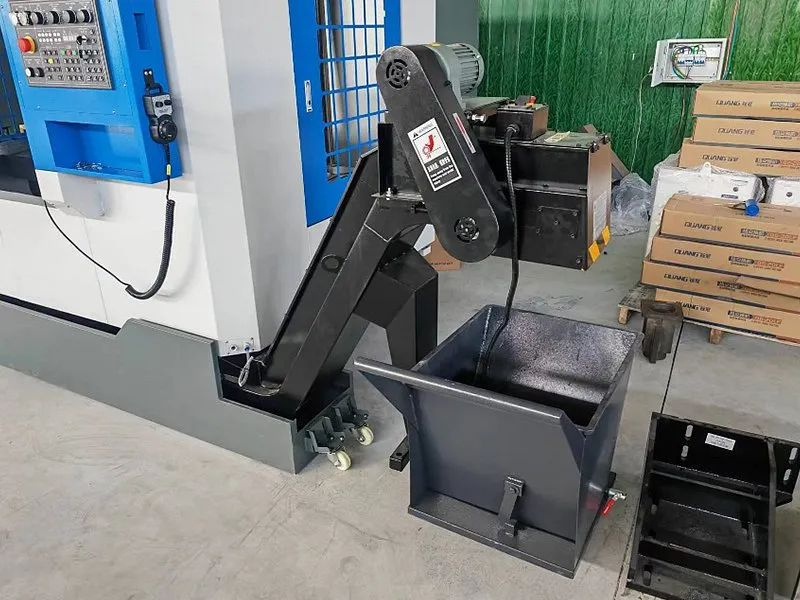

  	ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.




  КОМПЛЕКТАЦИЯ

  №	Наименование	Спецификация	Информация
  1	Шпиндель	BT40	POSA VOLIS (Тайвань)
  2	Магазин автосмены инструмента	BT40 - 24T	OKADA (Тайвань)
  3	ШВП по оси Х / Y / Z	P4	HIWIN (Тайвань)
  4	Подшипник винтовой		NSK / FAG (Япония)
  5	Насос-кулант		Китай
  6	Автоматическая система смазки		Китай
  7	Пневмосистема		AirTac (Тайвань)
  8	Линейные направляющие квадратного сечения по осям Х / Y /Z	45 мм	HIWIN (Тайвань)
